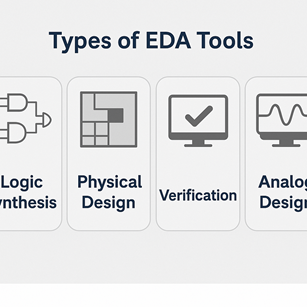

반도체의 복잡성이 점점 증가함에 따라, 설계 과정에서 오류를 최소화하고 개발 속도를 높이기 위해 ‘설계 자동화 툴(EDA: Electronic Design Automation)’의 역할이 필수적으로 자리잡고 있습니다. EDA 툴은 회로 설계부터 레이아웃, 검증, 시뮬레이션, 물리적 배치까지 반도체 설계 전 과정을 소프트웨어 기반으로 자동화해주는 도구입니다. 수십억 개의 트랜지스터로 구성된 현대 반도체에서 수작업 설계는 불가능에 가까우며, EDA 툴은 반도체 산업의 혁신과 효율성의 중심에 있습니다. 본 글에서는 EDA 툴의 종류, 용도, 주요 공급업체에 대해 체계적으로 정리합니다.
1. RTL 설계 및 시뮬레이션 툴
RTL(Register Transfer Level) 설계는 반도체의 논리적 동작을 정의하는 초기 단계입니다. 설계자는 Verilog 또는 VHDL 같은 하드웨어 기술 언어를 통해 회로의 동작을 기술하고, 시뮬레이션 툴로 기능이 제대로 구현되는지 검증합니다. 주요 툴은 다음과 같습니다.
- Synopsys Design Compiler: RTL 코드를 게이트 수준의 회로로 변환해주는 논리 합성 툴
- Cadence Genus: 고성능의 논리 합성과 설계 최적화 기능 제공
- Mentor Questa Sim (Siemens): RTL 수준의 시뮬레이션 및 검증용 시뮬레이터
이 단계에서는 초기 설계 오류를 조기에 파악하고, 효율적인 회로 구성을 위한 구조적 설계를 진행합니다.
2. 물리적 설계 툴 (배치 및 배선)
논리 회로가 완성된 이후에는 실제 반도체 칩에 트랜지스터를 배치하고 배선을 연결하는 물리적 설계 단계가 필요합니다. 이 과정은 칩의 성능, 면적, 전력 소비에 직접적인 영향을 미칩니다. 주요 툴은 다음과 같습니다.
- Cadence Innovus: 최신 공정 대응이 가능한 고성능 배치 및 배선 툴
- Synopsys IC Compiler II: FinFET, GAA 등 첨단 공정을 지원하는 물리 설계 플랫폼
- Mentor Calibre: 배치 이후의 설계 규칙 검증(DRC)과 회로 일치성 검증(LVS) 전용 툴
물리 설계는 칩의 실제 구조를 형성하는 핵심 단계로, 공정 기술의 한계를 고려한 정밀한 배치와 배선이 요구됩니다.
3. 검증, DRC, LVS, 타이밍 분석 툴
설계가 완료된 후, 반도체가 의도한 대로 작동하는지를 검증하는 단계가 필수입니다. 검증 툴은 설계 규칙 위반, 회로 불일치, 타이밍 오류, 전력 무결성 문제 등을 사전에 발견하는 데 사용됩니다. 주요 툴은 다음과 같습니다.
- Mentor Calibre DRC/LVS: 제조 공정 규칙 준수 여부(DRC), 회로와 레이아웃 일치성(LVS)을 점검
- Synopsys PrimeTime: 정적 타이밍 분석(STA)을 통한 속도 검증
- Cadence Voltus: 전압 강하, 전력 노이즈 등의 전력 무결성 분석
이 단계에서 오류를 잡지 못하면, 실제 양산 이후 불량률이 급증하거나 제품 신뢰도에 심각한 영향을 줄 수 있기 때문에 매우 중요합니다.
4. 아날로그 및 혼합 신호 설계 툴
디지털 회로 외에도 RF, 센서, 전원관리 회로처럼 아날로그 또는 혼합 신호 회로가 필요한 경우, 전문적인 아날로그 설계 툴이 사용됩니다. 아날로그 설계는 전압, 전류 등의 연속적인 신호 특성을 정확히 고려해야 하므로 고정밀 시뮬레이션이 필수입니다. 주요 툴은 다음과 같습니다.
- Cadence Virtuoso: 아날로그 및 혼합신호 IC 설계를 위한 대표적 플랫폼
- Synopsys Custom Compiler: 직관적인 UI와 강력한 시뮬레이션 기능 제공
- Mentor Tanner EDA: 경량화된 아날로그 및 MEMS 설계를 위한 경제적 솔루션
특히 센서, 오디오, 전력 제어 회로 등에서 아날로그 회로의 정확도는 제품 품질에 직결되므로, 이들 툴의 정확성과 정합성이 매우 중요합니다.
5. 주요 EDA 툴 공급업체 및 기술 트렌드
EDA 툴 시장은 전 세계적으로 3대 기업이 주도하고 있으며, 이들은 각각 독자적인 강점을 바탕으로 반도체 설계 전 과정을 포괄하는 종합 플랫폼을 제공합니다. 주요 업체는 다음과 같습니다.
- Synopsys: 논리 합성, 검증, 타이밍 분석, 물리 설계 등 전 영역의 툴 제공
- Cadence: 아날로그 설계 및 고급 디지털 설계 툴에 강점
- Mentor Graphics (Siemens): 레이아웃 검증 및 제조공정 대응 툴에서 독보적
최근에는 다음과 같은 기술 트렌드에 따라 EDA 툴의 역할이 더욱 중요해지고 있습니다.
- AI 기반 자동화 설계: 반복 작업을 인공지능이 최적화
- 3D IC, 칩렛 설계: 새로운 집적 방식 대응 설계 툴 개발
- 저전력 설계 강화: 전력 분석과 소비 최적화를 위한 전문 툴 확대
결론적으로, 반도체 EDA 툴은 복잡한 회로와 미세공정의 한계를 극복하기 위한 필수 요소이며, 앞으로도 설계 정확성, 생산성, 효율성 제고를 위해 지속적으로 발전할 것입니다. AI 반도체, 자율주행칩, 고성능 컴퓨팅칩 등 차세대 기술의 구현에 있어서도 설계 자동화 툴의 역할은 더욱 확대될 것입니다.
