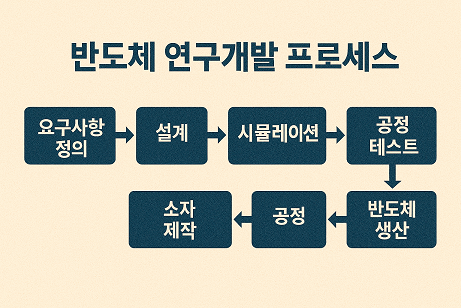

반도체 연구개발(R&D) 프로세스는 하나의 반도체 제품이 아이디어 단계에서 실제 양산에 이르기까지의 전 과정을 아우릅니다. 이 과정은 단순한 회로 설계만으로 끝나는 것이 아니라, 소자 물리 연구, 회로 및 시스템 설계, 검증, 시제품 제작, 테스트, 양산 공정 최적화에 이르기까지 복합적인 기술과 다수의 협업이 필요합니다. 특히 미세공정이 고도화되고, 설계 복잡도가 증가함에 따라 연구개발 기간과 리스크도 함께 커지고 있어, 체계적인 프로세스와 단계별 관리가 매우 중요합니다. 본문에서는 반도체 연구개발의 전반적인 흐름을 단계별로 상세히 설명합니다.
반도체 제품 기획 및 아키텍처 설계
연구개발의 시작은 제품 기획 단계입니다. 시장의 요구사항, 경쟁사 제품, 고객 니즈 등을 분석하여 새로운 반도체 제품의 스펙(specification)과 기능, 성능 목표를 설정합니다.
① 시장 조사 및 컨셉 기획
고객사 요구사항(예: 전력 소모, 속도, 인터페이스 지원 등), 산업 트렌드(예: AI 연산, 저전력 모바일, 5G), 기술 로드맵 등을 반영하여 제품의 방향성과 기능이 정의됩니다.
② 시스템 아키텍처 설계
칩이 구현할 기능을 블록 단위로 나누고, 전체 동작 구조를 설계합니다. 예를 들어 CPU, GPU, NPU, 인터페이스, 메모리 컨트롤러 등 주요 기능 모듈 간의 데이터 흐름과 연결 방식이 이 시점에 결정됩니다.
③ 기술 사양서(Specification) 작성
전압, 전류, 온도 범위, 동작 주파수, 패키지 형태 등 상세한 기술 조건을 정의합니다. 이는 이후 모든 설계, 검증, 테스트의 기준이 됩니다.
회로 설계 및 검증 (Front-End Design)
아키텍처 설계가 완료되면 회로 수준에서 상세한 기능 구현에 들어갑니다. 이 단계는 논리적 회로 구현부터 시뮬레이션 및 검증을 포함하는 Front-End 설계 과정입니다.
① RTL(Register Transfer Level) 설계
HDL(Verilog, VHDL 등)을 이용해 디지털 회로의 동작을 코드로 구현합니다. 이때, 각 기능 블록의 입출력, 동작 타이밍, 제어 흐름 등이 코딩되며, 이 코드가 나중에 실제 트랜지스터로 구현됩니다.
② 기능 검증 (Functional Verification)
설계된 RTL 코드가 의도한 대로 동작하는지를 검증합니다. 시뮬레이션, Testbench 작성, Assertion, Formal Verification 등을 활용하며, 이 단계에서 설계 오류의 70% 이상이 발견됩니다.
③ 합성(Synthesis)
RTL 코드를 실제 셀 라이브러리에 기반한 논리 회로로 변환합니다. 이때 논리 게이트 수준으로 회로가 구성되며, 타이밍, 전력, 면적 등을 고려한 최적화가 동시에 진행됩니다.
④ STA (Static Timing Analysis)
회로의 모든 경로에 대해 타이밍을 분석하고, 클럭 주파수 내에서 정상 동작을 보장하는지 확인합니다. 타이밍 위반 발생 시 설계 수정이 필요합니다.
물리적 설계 및 제조 준비 (Back-End Design)
논리 회로가 완성되면 이를 실제 실리콘 웨이퍼 위에 배치하고 배선하는 물리적 설계 단계가 이어집니다. 이 Back-End 단계는 설계의 완성도를 좌우하는 핵심 과정입니다.
① 배치 및 배선 (Place & Route)
회로 셀을 물리적으로 칩 위에 배치하고, 각 셀을 배선으로 연결합니다. 이 과정에서는 배치 최적화, 클럭 트리 생성, 전력 네트워크 구축 등이 병행됩니다.
② DRC/LVS/EMIR 검증
- DRC(Design Rule Check): 반도체 공정에서 요구하는 최소 선폭, 간격 등 물리적 제약 조건을 위반하지 않는지 확인
- LVS(Layout vs Schematic): 회로 설계와 배치된 레이아웃이 논리적으로 일치하는지 확인
- EMIR(Electro-Migration & IR Drop): 전력선의 전압강하 및 전자이동 현상으로 인한 신뢰성 문제 확인
③ GDS 파일 생성 및 Mask 제작
최종 설계 결과를 GDSII 포맷으로 저장하여 팹(Foundry)에 전달합니다. 이 파일은 실제로 포토마스크를 제작하고, 웨이퍼 위에 패터닝하는 데 사용됩니다.
시제품 제작 및 테스트
설계가 완료되면 실제 반도체 칩을 제작하는 시제품 생산 과정으로 진입합니다. 보통 이 과정은 수 개월이 소요되며, 고비용과 긴 리드타임을 수반합니다.
① 시제품 생산 (Tape-Out → Fabrication)
팹(Foundry)은 설계자가 제공한 GDS 파일을 기반으로 반도체 공정을 수행합니다. 이 과정에서 수백 개의 공정 단계(식각, 증착, 이온주입 등)가 포함됩니다.
② 패키징
완성된 칩은 패키징되어 외부 회로와 연결 가능한 형태로 가공됩니다. 패키징 방식에 따라 성능과 발열 특성이 달라지며, CSP, BGA, QFN 등의 형식이 사용됩니다.
③ 초기 테스트 (EVT, DVT, PVT)
- EVT (Engineering Validation Test): 회로 동작 여부 확인
- DVT (Design Validation Test): 사양 만족 여부 및 결함 분석
- PVT (Production Validation Test): 온도, 전압 조건에서의 안정성 검증
양산 최적화 및 양산 이전
테스트를 통과한 시제품은 양산 이전 최적화 작업을 거칩니다. 이 단계에서 수율 향상, 비용 절감, 공정 안정성 확보 등을 목표로 반복적인 조정과 개선이 이뤄집니다.
① 수율 분석 및 불량 원인 제거
Wafer-Level Test(WLT), Final Test 등을 통해 수율을 측정하고, 공정별 불량률을 분석해 개선합니다. 공정 조건 미세조정, 마스크 수정, 회로 보정 등으로 양산 준비를 마무리합니다.
② 고객 샘플 제공 및 인증
대형 고객사 또는 모듈 업체에 샘플을 제공하고, 외부 품질 인증, 신뢰성 시험 등을 진행합니다. 자동차, 의료, 통신 분야에서는 AEC-Q100 등 별도의 인증이 필요합니다.
③ 양산 전환
모든 검증을 통과하면 본격적인 양산 단계로 넘어가며, 생산 라인 구축, 패키징 업체 선정, 물류 및 공급망 확보 등의 작업이 병행됩니다.
결론적으로 반도체 연구개발 프로세스는 시장 분석부터 설계, 검증, 시제품 제작, 양산까지 매우 복잡하고 정교한 단계로 구성되어 있습니다. 각 단계는 전공이 다른 엔지니어들이 협력해야 하며, 설계 오류나 수율 저하는 막대한 비용과 시간을 초래할 수 있기 때문에, 고도의 기술력과 경험이 요구됩니다. 특히 공정 미세화, 설계 복잡화, AI 반도체 수요 증가 등의 시대 흐름 속에
