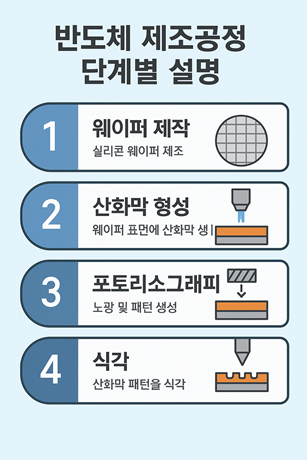

반도체는 현대 사회에서 없어서는 안 될 핵심 기술 중 하나로, 스마트폰, 자동차, 가전제품, 컴퓨터, 의료기기 등 거의 모든 전자기기의 중심에 위치합니다. 이러한 반도체는 눈에 보이지 않을 정도로 미세한 회로를 가진 정밀 제품으로, 그 제조 과정 또한 매우 복잡하고 정교합니다. 특히, 나노 단위의 공정 기술이 요구되기 때문에 극한의 청정 환경, 고가의 장비, 숙련된 인력이 필요합니다. 본 글에서는 반도체가 어떻게 만들어지는지를 이해할 수 있도록, 전체 제조공정 중 핵심이 되는 ‘웨이퍼 준비’, ‘노광과 식각’, ‘금속배선 및 패키징’ 단계를 중심으로 상세히 설명하겠습니다. 반도체 기술의 기본 원리와 공정 흐름을 이해하는 것은 산업 전반의 구조와 미래 기술 트렌드를 이해하는 데에도 큰 도움이 됩니다.
웨이퍼 준비 및 세정 공정의 중요성
반도체 제조공정은 실리콘 웨이퍼를 준비하는 것으로 시작됩니다. 웨이퍼는 고순도 단결정 실리콘 잉곳을 얇게 절단하여 제작되며, 그 두께는 보통 수백 마이크로미터 수준입니다. 웨이퍼가 절단된 후에는 평탄화(연마) 과정을 통해 거친 표면을 매끄럽게 만들어야 하며, 이후에는 불순물과 먼지를 제거하는 세정 공정이 이어집니다. 이 단계에서 사용되는 세정 기술은 UPW(Ultra Pure Water)와 화학용액 기반으로, 이물질을 완전히 제거해 웨이퍼 표면을 ‘원자 단위’ 수준의 청정 상태로 만들어줍니다. 특히 반도체 제조에서는 불순물이 공정 오차나 불량률을 높이는 주요 원인이 되기 때문에, 초기 세정 단계의 품질이 전체 제품의 수율을 좌우한다고 볼 수 있습니다. 이후에는 열산화 공정을 통해 웨이퍼 표면에 실리콘 산화막(SiO2)을 생성하거나, 회로 형성을 위한 포토레지스트를 도포하는 등의 전처리 작업이 이루어집니다. 산화막은 전기 절연층 역할을 하며, 포토레지스트는 이후 노광 공정에서 회로 패턴을 전사하기 위한 감광성 물질입니다. 이 모든 과정은 ISO 1~5 등급의 클린룸에서 진행되며, 사람의 피부조차 입자 오염원이 될 수 있어 전신 방진복을 입고 작업합니다. 웨이퍼 준비 단계는 전체 반도체 공정의 시작점이자, 품질 확보를 위한 핵심 관문으로서 매우 중요한 역할을 합니다.
노광, 식각, 이온 주입 등 회로 형성 공정
웨이퍼가 준비되면, 이제 본격적으로 회로를 형성하는 공정들이 진행됩니다. 대표적으로 노광(Lithography), 식각(Etching), 이온 주입(Ion Implantation)이 있습니다. 먼저 노광 공정은 포토레지스트가 도포된 웨이퍼 위에 회로 패턴을 인쇄하는 단계입니다. 자외선(UV)을 이용해 마스크에 새겨진 회로 패턴을 웨이퍼 위에 투사하며, 이 과정에서 사용되는 기술이 바로 EUV(Extreme Ultraviolet) 또는 DUV(Deep Ultraviolet)입니다. 현재 산업계에서는 5나노 이하 미세공정을 위해 EUV 기술이 주류로 떠오르고 있으며, 이는 수십억 개의 트랜지스터를 집적하는 데 필수적인 고해상도 기술입니다. 노광이 끝나면 현상 과정을 통해 노출된 영역을 제거하고, 이후 식각 공정을 통해 회로 패턴을 실제 웨이퍼에 새기게 됩니다. 식각에는 건식 식각(Dry Etching)과 습식 식각(Wet Etching)이 있으며, 주로 건식 방식이 사용됩니다. 식각이 끝난 후에는 잔여 포토레지스트를 제거하는 스트립 공정이 진행되며, 필요에 따라 플라즈마를 이용한 아쉬(Ash) 기술도 적용됩니다. 이온 주입은 웨이퍼의 전기적 특성을 조절하기 위한 단계로, 고속으로 특정 불순물 원소(예: 보론, 인)를 웨이퍼에 주입합니다. 이 과정을 통해 p형 또는 n형 반도체가 만들어지며, 반도체 소자의 동작 특성이 결정됩니다. 이온 주입 이후에는 열처리를 통해 이온이 웨이퍼 내 결정 구조에 안정적으로 자리잡도록 하는 어닐링(Annealing) 공정이 수행됩니다. 이와 같은 공정들은 여러 번 반복되며, 수십 개에서 수백 개의 공정 단계를 거쳐 고집적 회로가 완성됩니다. 각각의 레이어가 정확하게 정렬되어야 하므로, 나노 단위의 오차도 허용되지 않는 극도의 정밀성이 요구됩니다.
배선, 패키징, 테스트 및 출하 과정
회로 형성이 완료되면, 이제 각 소자 간의 전기적 연결을 위한 금속 배선 공정이 진행됩니다. 배선에는 일반적으로 알루미늄(Al) 또는 구리(Cu)가 사용되며, 이들은 화학적 기상 증착(CVD), 물리적 기상 증착(PVD), 스퍼터링(Sputtering) 등의 기술로 웨이퍼 표면에 증착됩니다. 배선 공정 후에는 CMP(Chemical Mechanical Polishing)를 통해 표면을 다시 평탄화하여, 다음 레이어 공정에 영향을 주지 않도록 합니다. 이후에는 패키징(Packaging) 공정이 진행됩니다. 이는 완성된 반도체 칩을 외부 환경으로부터 보호하고, 전기적 신호를 외부로 전달할 수 있도록 해주는 단계입니다. 패키징 기술은 다양한 형태가 있으며, 와이어 본딩(Wire Bonding), 플립칩(Flip Chip), 팬아웃 패키징(Fan-Out Packaging) 등 고성능화를 위한 기술들이 발전하고 있습니다. 특히, 최근에는 열 방출 성능과 전기적 효율을 높이기 위한 3D 패키징 기술이 각광받고 있습니다. 패키징이 끝나면 최종 테스트 공정이 수행됩니다. 테스트는 칩 내부의 전기적 특성, 신호 반응, 전압 안정성 등을 확인하며, 불량품을 선별하기 위한 필수 단계입니다. 테스트는 보통 기능 테스트(Function Test)와 번인 테스트(Burn-in Test)로 나뉘며, 수율 개선과 제품 신뢰도 확보에 핵심적인 역할을 합니다. 모든 테스트를 통과한 제품은 개별 포장 후 출하되어, 고객사의 조립라인이나 최종 제품에 사용됩니다. 전체 반도체 제조는 통상 수백 개의 공정 단계를 거치며, 한 개의 웨이퍼가 제품으로 출하되기까지 수 주에서 수개월이 소요되기도 합니다.
반도체 제조공정은 단순한 기술의 집합이 아니라, 극도로 정밀하고 통합적인 과학의 결정체입니다. 웨이퍼 준비에서 시작하여 노광, 식각, 이온 주입을 거쳐 금속 배선, 패키징, 테스트까지 이어지는 전 과정은 각각의 세부 요소가 완벽하게 맞물려야 고성능 반도체가 탄생할 수 있습니다. 이러한 제조과정을 통해 만들어진 반도체는 단순한 부품이 아니라, 현대 문명의 기반이 되는 핵심 요소로 작동합니다. 반도체의 수요는 인공지능, 자율주행, IoT 등 다양한 산업의 발전과 함께 더욱 확대될 전망이며, 이에 따라 제조기술의 정밀도와 생산성도 계속해서 진화할 것입니다. 앞으로 반도체 분야에 대한 이해와 관심은 모든 산업군에서 경쟁력을 확보하는 데 중요한 자산이 될 것입니다.
