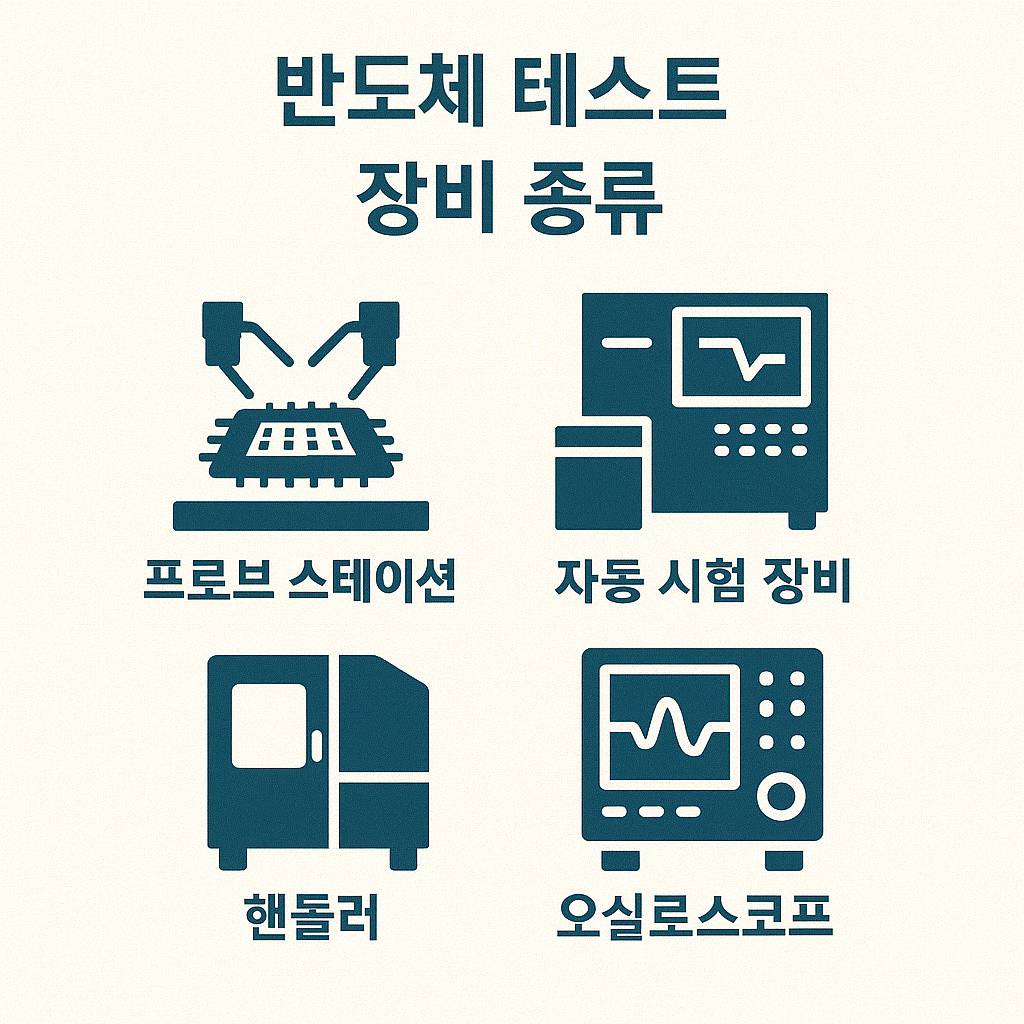

반도체 산업은 초미세 공정과 고성능 설계 기술이 집약된 분야로, 제조뿐만 아니라 테스트 공정 또한 제품의 품질과 수율 확보에 있어 매우 중요한 역할을 합니다. 반도체 테스트는 수천억 개의 트랜지스터가 집적된 칩이 설계대로 정확하게 작동하는지를 전기적으로 확인하는 과정으로, 완성된 제품의 신뢰성과 직결됩니다. 특히 수율을 높이고 불량률을 줄이기 위해서는 테스트 장비의 정밀도와 생산성이 중요하며, 이에 따라 다양한 전문 테스트 장비가 제조 단계마다 활용되고 있습니다. 본문에서는 반도체 테스트 장비 중에서도 핵심적인 세 가지, 즉 ATE(자동 테스트 장비), 프로버(웨이퍼 검사 장비), 핸들러 및 소켓(패키지 테스트 자동화 장비)에 대해 상세히 소개하고, 이들 장비가 어떻게 반도체 생산성 향상에 기여하는지를 다룹니다.
ATE(Automatic Test Equipment)의 구조와 기능
ATE는 반도체 칩이 설계된 논리 구조에 따라 제대로 동작하는지를 자동화된 방식으로 검증하는 고정밀 장비입니다. 칩 내부에 전기 신호를 주입하고, 이에 따른 출력 반응을 정밀하게 측정함으로써 회로가 정상 작동하는지 판별합니다. ATE는 테스트 보드(Test Board), 테스트 헤드, 전원 공급 장치, 신호 생성기, 분석 모듈, 제어 소프트웨어 등으로 구성되며, 복잡한 테스트 시나리오를 자동으로 수행할 수 있는 시스템입니다. 특히 AI 칩, 고성능 CPU, 모바일 SoC 등 다양한 응용 제품군에 따라 요구되는 테스트 항목이 달라지기 때문에, 최신 ATE는 멀티기능, 멀티사이트, 고속 데이터 처리 기능을 모두 갖춰야 합니다. ATE는 반도체 공정의 후반부인 Final Test(최종 검사) 단계에서 사용되며, 이 과정에서 칩 하나당 수천에서 수십만 개의 테스트 벡터가 적용되어야 하므로 테스트 장비의 처리 속도가 매우 중요합니다. 예를 들어, 메모리 반도체는 읽기/쓰기 속도, 저장 정확성, 에러율 등을 테스트하며, 시스템 반도체는 로직 정확성, 타이밍, 전력 소모, 온도 반응 등을 동시에 점검합니다. 이를 위해 다양한 테스트 모듈이 장착된 ATE 시스템이 필요하며, Teradyne, Advantest, Cohu 등은 이 분야의 글로벌 리더입니다. 특히, ATE는 수율 관리와 양품 판별에 있어 기업 수익과 직결되는 만큼, 제조 공정에 있어 가장 중요한 투자 항목 중 하나입니다.
프로버(Prober) 장비의 역할과 웨이퍼 테스트 과정
프로버는 ATE와 함께 동작하며, 패키징 이전 단계인 웨이퍼 상태에서 개별 다이(Die)의 동작을 검사하는 데 사용됩니다. 웨이퍼 위에 수천 개의 칩이 배열되어 있을 때, 프로버는 각 칩의 전극(패드)에 매우 정밀하게 프로브카드를 접촉시켜 전기 신호를 가하고 응답을 수집합니다. 이 과정을 통해 미리 불량 칩을 선별할 수 있으며, 후공정(절단, 패키징 등)에 불필요한 비용을 투입하지 않도록 합니다. 따라서 웨이퍼 테스트는 비용 효율적인 품질 관리에 핵심적인 역할을 하며, 수율 개선을 위한 데이터 분석에도 활용됩니다.
프로버 장비는 정밀한 위치 정렬 시스템을 통해 자동으로 칩 위치를 인식하고 프로브카드를 정확하게 접촉시키며, 동시에 클린룸 환경에서 안정적으로 동작해야 하므로 고도의 기계적, 전자적 정밀도가 요구됩니다. 최근에는 고속 테스트를 지원하는 자동화 기능과 AI 기반의 결함 예측 기능이 탑재된 프로버 장비도 개발되고 있으며, 테스트 속도와 정확도를 동시에 만족시키고 있습니다. TEL, FormFactor, MPI 등은 글로벌 시장에서 높은 점유율을 가진 프로버 장비 제조사로, 고집적 반도체, 3D 패키지용 웨이퍼 테스트 시장에서도 경쟁력을 강화하고 있습니다. 특히 첨단 반도체의 미세화에 따라, 프로브카드 설계와 테스트 알고리즘 또한 정밀화되고 있으며, 테스트 난이도는 점점 높아지는 추세입니다.
핸들러와 소켓 패키지 상태 칩의 자동화 검사 장치
핸들러는 패키징이 완료된 반도체 칩을 자동으로 ATE에 공급하고, 테스트가 완료된 칩을 양품, 불량품, 리워크 대상으로 자동 분류하는 장비입니다. 이 장비는 테스트 라인의 자동화율과 생산성 향상에 핵심 역할을 하며, 특히 대량 생산 공정에서의 효율성 확보에 필수적입니다. 핸들러는 다양한 패키지 형태(QFP, BGA, CSP 등)에 맞춰 설계되며, 칩을 고온 또는 저온 환경에서 테스트할 수 있도록 온도 챔버를 탑재한 모델도 많습니다. 멀티사이트 기능이 적용된 핸들러는 한 번에 여러 칩을 동시에 테스트할 수 있어 생산성을 크게 향상시킵니다. 핸들러에 장착되는 ‘소켓’은 ATE와 테스트 대상 칩을 전기적으로 연결해주는 인터페이스로, 매우 정밀한 접촉성과 반복 사용에 따른 내구성을 요구합니다. 소켓은 테스트 중 발생하는 신호 손실, 노이즈, 접촉 불량 등을 최소화해야 하며, 고속 전송 환경에서도 안정적으로 작동해야 합니다. 고급 소켓은 열전도율, 신호 전달 속도, 핀 배열 정밀도 등 다양한 기술이 집약되어 있으며, 패키지별로 맞춤형 설계가 필요합니다. 국내 기업 한미반도체는 핸들러 및 소켓 분야에서 세계적인 경쟁력을 확보하고 있으며, 고속 테스트용 장비 개발에도 앞장서고 있습니다. 또한, 일부 핸들러는 AI 알고리즘을 이용해 테스트 결과에 따른 자동 분류 정확도를 높이고, 이력을 데이터베이스화하여 품질 관리 시스템과 연동하는 스마트 기능도 도입되고 있습니다.
