반도체 회로 설계는 전자 장치의 두뇌 역할을 하는 반도체 칩을 설계하고 구현하는 핵심 기술로, 오늘날 컴퓨터, 스마트폰, 자율주행차, 인공지능 기기 등 거의 모든 첨단 전자제품의 성능과 직결됩니다. 반도체 회로 설계는 단순한 회로 연결을 넘어, 복잡한 기능을 고속, 저전력, 고효율로 동작하도록 만들기 위한 고난이도의 엔지니어링 작업입니다. 특히 칩의 크기가 작아질수록, 집적도와 동작 속도는 높아지고 설계 난이도는 기하급수적으로 증가하게 됩니다. 본문에서는 반도체 회로 설계의 기본 개념과 설계 흐름, 설계에 사용되는 주요 언어와 툴, 그리고 실제 구현을 위한 프로세스를 체계적으로 정리합니다.
반도체 회로설계란 무엇인가?

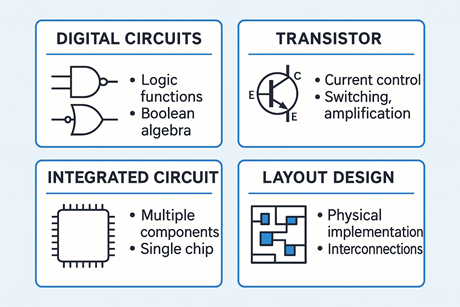

반도체 회로 설계는 반도체 칩 내부에서 수행할 기능을 정의하고, 이를 실제 전자회로 형태로 구현하는 과정을 의미합니다. 이 작업은 전기적인 동작, 논리적인 기능, 물리적인 배치 등을 포함하며, 디지털 회로와 아날로그 회로 두 가지 방식으로 나뉘어 수행됩니다. 디지털 회로 설계는 컴퓨터나 스마트폰 CPU처럼 0과 1의 이진 논리를 기반으로 동작하는 회로를 설계하는 데 사용되며, 아날로그 회로 설계는 센서 신호 처리, 전력 제어, 무선통신 회로 등과 같이 연속적인 신호를 다루는 회로를 대상으로 합니다. 설계자는 먼저 칩이 수행해야 할 기능을 명확하게 정의하고, 이를 논리적으로 구성한 후 트랜지스터 수준까지 회로를 구현해 나갑니다. 이 과정에서 반도체 공정 기술과 전자회로 이론에 대한 깊은 이해가 요구되며, 설계된 회로가 실제 제조 가능하고 원하는 성능을 내도록 다양한 시뮬레이션과 검증 작업이 필요합니다. 설계된 회로는 이후 레이아웃 작업을 통해 실리콘 위에 물리적으로 배치될 수 있도록 구성되고, 최종적으로 마스크 패턴이 생성되어 반도체 제조 공정으로 넘어가게 됩니다. 따라서 반도체 회로 설계는 전자공학, 물리학, 재료공학, 컴퓨터공학 등 다양한 학문과 기술이 융합된 복합적이고 정교한 과정입니다.
회로설계의 기본 흐름과 단계
반도체 회로 설계는 일반적으로 시스템 설계, RTL 설계, 논리합성, 물리설계, 검증 등의 여러 단계로 구성되며, 각 단계는 이전 단계의 결과물을 기반으로 점점 더 구체화되는 방식으로 진행됩니다. 첫 단계인 시스템 설계는 전체 반도체 칩이 어떤 기능을 수행할지를 정의하고, 블록 단위로 기능을 나누는 작업입니다. 이 단계에서는 CPU, 메모리, 인터페이스 등의 구성 요소를 정하고, 전체적인 데이터 흐름과 동작 구조를 설계하게 됩니다. 다음 단계인 RTL(Register Transfer Level) 설계에서는 기능을 하드웨어 기술 언어(HDL)로 코드화합니다. 주로 사용하는 언어는 Verilog와 VHDL로, 이 코드는 논리회로의 동작을 정의하는 데 사용됩니다. 이후 논리합성(Logical Synthesis) 단계에서는 RTL 코드를 실제 게이트 수준의 회로로 변환하며, 이 과정에서 설계자의 의도에 맞게 최적화가 이루어집니다. 다음으로 물리설계 단계에서는 회로가 실리콘 웨이퍼 위에 실제로 어떻게 배치되고 연결될지를 결정합니다. 이때 배선, 셀 배치, 클럭 트리 구조, 타이밍 등을 종합적으로 고려하여 고성능과 저전력을 동시에 달성해야 합니다. 마지막 단계는 검증(Verification)으로, 시뮬레이션, 정형검증, 타이밍 분석, 전력 분석 등을 통해 설계 오류나 결함을 사전에 제거하는 작업입니다. 이 과정을 모두 마치면 최종적으로 GDSII 형식의 설계 데이터가 생성되어 반도체 제조 공정에 전달됩니다. 이처럼 회로 설계는 단일한 작업이 아니라, 논리에서 물리까지 전방위적으로 정제되고 검증되는 다단계 프로세스로 이루어져 있습니다.
설계 언어와 툴의 이해
반도체 회로 설계에는 전용 언어와 설계 툴이 필수적으로 사용되며, 이를 통해 논리 정의, 시뮬레이션, 합성, 배치 및 검증 등 모든 단계가 이루어집니다. 가장 기본적인 설계 언어는 Verilog와 VHDL로, 이들은 하드웨어 동작을 정의할 수 있는 HDL(Hardware Description Language)입니다. Verilog는 문법이 간결하고 C언어와 유사한 형태를 가지고 있어 학습이 비교적 쉬운 편이며, VHDL은 엄격한 문법과 높은 정확도를 가지고 있어 복잡한 시스템 설계에 적합합니다. 이 언어들을 사용해 작성된 코드들은 시뮬레이션 툴을 통해 기능 검증을 먼저 수행하고, 이후 논리합성 툴로 게이트 수준 회로로 변환됩니다. 설계 시 주로 사용하는 툴로는 시냅시스(Synopsys), 멘토그래픽스(Mentor), 캐던스(Cadence) 등의 EDA(Electronic Design Automation) 소프트웨어가 있으며, 각 툴은 설계 프로세스에 맞춰 역할이 다릅니다. 예를 들어, Synopsys Design Compiler는 논리합성에, IC Compiler는 물리설계에, PrimeTime은 타이밍 분석에 사용됩니다. Cadence의 경우에는 Genus, Innovus, Virtuoso 등 다양한 설계 환경을 제공하며, 아날로그 회로 설계에서는 Virtuoso가 주로 사용됩니다. 이러한 툴을 통해 설계자는 코드 작성뿐 아니라 복잡한 클럭 도메인 설계, 전력 제어, 타이밍 조율 등 고난도의 기술을 구현할 수 있습니다. 최근에는 인공지능 기반 설계 자동화 기술도 적용되고 있으며, 반복적이고 복잡한 작업을 자동화하여 생산성과 정확성을 향상시키는 데 활용되고 있습니다. 결국 회로 설계는 언어와 툴에 대한 이해를 바탕으로 정밀한 전자 설계를 구현하는 기술이며, 이를 통해 복잡한 반도체 시스템을 현실화할 수 있습니다.
결론적으로 반도체 회로 설계는 단순히 회로를 구성하는 작업을 넘어, 고성능, 저전력, 고집적도의 반도체 칩을 구현하기 위한 핵심 기술이며, 시스템 정의부터 물리 배치, 검증까지 복잡한 과정을 포함합니다. 설계자는 HDL 언어와 다양한 EDA 툴을 활용하여 수백만 개 이상의 트랜지스터로 구성된 복잡한 시스템을 효율적으로 구현해야 하며, 이를 위해 전자공학 지식과 실무 경험이 요구됩니다. 반도체 산업의 발전 속도에 발맞춰 설계 기술 또한 진화하고 있으며, 특히 5나노 이하 공정이나 AI SoC 개발 등에서는 회로 설계의 중요성이 더욱 부각되고 있습니다. 향후에는 설계 자동화, 설계 검증 기술의 고도화, 저전력 설계 기술의 확산 등을 통해 회로 설계 분야의 경쟁력 확보가 반도체 산업 전체의 성패를 가를 중요한 요소가 될 것입니다.
