반도체 제조는 웨이퍼 상에서 회로를 형성하는 전(前)공정과, 완성된 칩을 실제 사용할 수 있도록 외부와 연결하고 보호하는 후(後)공정으로 나뉩니다. 그중 후공정의 핵심 기술이 바로 ‘패키징(Packaging)’입니다. 반도체 패키징 기술은 칩을 물리적으로 보호함과 동시에 전기적 신호를 외부와 연결해주는 역할을 하며, 반도체의 성능, 전력 효율, 크기, 열관리 등에 지대한 영향을 미칩니다. 최근에는 고성능·고집적화된 반도체 수요가 증가하면서 첨단 패키징 기술이 반도체 산업의 새로운 경쟁력으로 부상하고 있습니다.
기본적인 패키징 구조와 기능

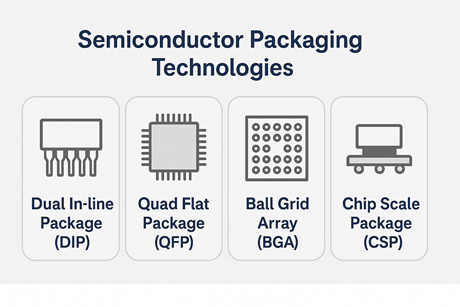

패키징은 단순히 반도체 칩을 감싸는 기능을 넘어, 전기적 연결, 열 방출, 신호 무결성, 기계적 보호 등의 복합적인 기능을 수행합니다. 일반적인 패키지 구조는 다음과 같은 구성 요소로 이루어져 있습니다.
- 다이(Die): 웨이퍼에서 잘라낸 반도체 칩
- 서브스트레이트: 칩과 기판을 연결하는 회로 기판
- 본딩 와이어 또는 범프: 칩과 패키지 간 전기적 연결 수단
- 몰드(Encapsulation): 칩을 외부 환경으로부터 보호하는 소재
패키징 공정은 크게 다이싱(Dicing), 다이 어태치(Die Attach), 와이어 본딩(Wire Bonding) 또는 플립칩 본딩(Flip-Chip), 몰딩(Molding), 볼 형성(Ball Placement), 최종 검사(Test) 등의 과정을 거칩니다.
첨단 반도체 패키징 기술의 진화
기존에는 패키징이 단순한 보호 및 연결 수단으로 여겨졌으나, 최근 고성능 연산 칩, AI 칩, 고대역폭 메모리 등의 수요가 늘면서 ‘첨단 패키징’이 반도체 성능을 좌우하는 핵심 요소로 주목받고 있습니다. 특히 칩 크기 감소와 함께 I/O 수는 증가하고 열은 더 많이 발생하면서, 패키징 기술의 정밀성과 복잡성도 급격히 향상되고 있습니다. 대표적인 첨단 패키징 기술은 다음과 같습니다.
1. 플립칩 패키징 (Flip-Chip)
기존 와이어 본딩 방식이 칩 상단과 리드 프레임을 연결하는 방식이었다면, 플립칩은 칩을 뒤집어(Bump Facing Down) 기판과 직접 연결하는 방식입니다. 신호 경로가 짧아 전기적 특성이 개선되고, 고속 신호 전달이 가능해 고성능 반도체에 널리 사용됩니다.
2. 팬아웃 웨이퍼레벨 패키징 (FOWLP)
웨이퍼 수준에서 패키징을 수행하며, 칩 외부로 회로를 확장시켜 고집적화 및 소형화를 동시에 구현합니다. 모바일 AP, RF 칩 등 공간 효율이 중요한 제품에 적합합니다.
3. 2.5D 패키징
하나의 인터포저(Interposer, 중간 기판) 위에 여러 개의 칩을 병렬로 배치하는 방식으로, 칩 간 고속 연결이 가능합니다. 고대역폭 메모리(HBM)와 GPU/AI 칩의 통합 등에서 활발히 사용되고 있습니다.
4. 3D IC 패키징
여러 개의 칩을 수직으로 쌓아 TSV(Through-Silicon Via)로 연결하는 방식으로, 면적 효율과 성능을 극대화할 수 있습니다. 데이터 전송 거리가 짧아지고 대역폭이 증가하므로 고성능 연산에 유리합니다.
5. Chiplet(칩렛) 기반 패키징
기능별로 나눠진 작은 칩(칩렛)을 하나의 패키지 안에서 통합하는 방식입니다. 설계 유연성과 재사용성이 뛰어나며, AMD, 인텔 등이 적극 도입 중입니다. 고성능 프로세서 설계의 유력한 대안으로 떠오르고 있습니다.
패키징 기술의 산업적 중요성과 전망
과거에는 미세공정이 반도체 성능 개선의 핵심이었지만, 3나노 이하 공정으로 갈수록 물리적 한계와 비용 상승이 커지고 있습니다. 이에 따라 ‘백엔드 혁신’이라 불리는 패키징 기술이 시스템 성능 향상의 대안으로 부상하고 있으며, 특히 아래와 같은 측면에서 산업적 중요성이 커지고 있습니다.
- AI, HPC, 자율주행 등 고성능 분야에서 데이터 전송량 증가 → 고대역폭 패키징 필요
- 초소형 기기, 웨어러블 등에서 칩 소형화 요구 → 웨이퍼레벨 패키징 수요 증가
- 열 관리와 신호 간섭 문제 해결 → 열 분산 구조 및 고정밀 본딩 기술 요구
글로벌 반도체 기업들은 첨단 패키징 기술 확보를 미래 경쟁력의 핵심으로 인식하고 있으며, TSMC는 CoWoS, SoIC 기술을, 삼성전자는 I-Cube, X-Cube 플랫폼을, 인텔은 Foveros, EMIB 등의 기술을 통해 시장 선점을 노리고 있습니다. 결론적으로 반도체 패키징은 단순 조립 공정을 넘어, 칩의 성능·전력 효율·크기·신뢰성을 결정짓는 기술로 진화하고 있습니다. 후공정 패키징 기술이 정밀화·다층화·지능화되면서 반도체 산업은 공정 미세화 중심의 경쟁에서 시스템 통합 경쟁으로 중심축이 이동하고 있으며, 향후 패키징 기술의 진보가 전체 반도체 산업 경쟁력을 좌우할 핵심 요소가 될 것입니다.
