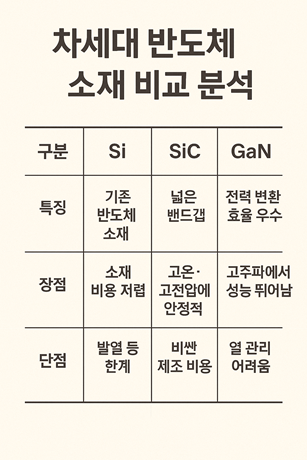

반도체 기술은 미세공정 한계에 다다르며, 기존 실리콘(Si) 기반의 성능과 효율을 넘어서는 새로운 소재의 필요성이 커지고 있습니다. 이에 따라 차세대 반도체 소재들이 각광받고 있으며, 실리콘카바이드(SiC), 질화갈륨(GaN), 산화갈륨(Ga₂O₃), 그리고 InP, GaAs 등 다양한 화합물 반도체들이 실리콘의 대안을 넘어, 새로운 시장을 주도하고 있습니다. 이 글에서는 주요 차세대 반도체 소재들의 특성과 차이점, 기술적 장점과 단점, 응용 분야, 그리고 산업 전망까지 종합적으로 분석해보겠습니다.
실리콘카바이드(SiC)의 특성과 활용성
실리콘카바이드(Silicon Carbide, SiC)는 기존 실리콘(Si)보다 밴드갭이 넓은 와이드밴드갭(WBG) 반도체 소재로, 고온·고전압 환경에서도 우수한 성능을 발휘합니다. 밴드갭은 약 3.3eV로, 실리콘의 1.1eV보다 월등히 넓습니다. SiC는 높은 절연 파괴 전압, 열 안정성, 전력 효율을 갖추고 있어 전력반도체 분야에서 특히 주목받고 있습니다. SiC는 전기차의 인버터, 온보드 차저, 충전 인프라, 태양광 인버터, 고속 열차, 전력 변환 장치 등 고전력·고효율이 요구되는 분야에 폭넓게 활용됩니다. 기존 실리콘 대비 전력 손실을 줄이고 발열을 낮춰 냉각 시스템을 간소화할 수 있는 장점도 있어 전기차 산업에서 빠르게 채택되고 있습니다. Tesla는 이미 자사 전기차에 SiC 전력반도체를 적용해 주행거리와 효율을 높인 바 있습니다. 다만, SiC는 실리콘에 비해 소재 단가가 높고, 결정 성장 및 가공 공정이 까다롭다는 단점이 있습니다. 또한 웨이퍼 생산 수율이 낮아 가격 경쟁력이 아직 부족한 편이지만, 수요 증가와 생산 기술 향상에 따라 점차 극복되고 있는 추세입니다.
질화갈륨(GaN)의 특성과 응용 분야
질화갈륨(Gallium Nitride, GaN)은 SiC보다 전자 이동 속도가 빠르고 스위칭 특성이 우수한 WBG 소재로, 고주파 및 고속 응용에 적합합니다. 밴드갭은 약 3.4eV로, 높은 전력 밀도와 낮은 온저항(Ron)을 자랑하며, 소형 고효율 전력 장치 설계가 가능합니다. GaN은 스마트폰과 노트북의 고속 충전기, 통신기기, 5G 기지국, 위성 통신, 고출력 레이더, 서버 전원장치 등에서 활용도가 높습니다. 특히 GaN 기반의 USB-PD 충전기는 기존 실리콘 충전기보다 작고 가벼우며 발열이 적어 소비자 시장에서도 빠르게 확산되고 있습니다. 다만 GaN은 고전압 대전류 환경에서는 SiC에 비해 내구성이 떨어질 수 있으며, 전력용으로는 아직 상용화 단계 초기 또는 중기로 평가됩니다. GaN-on-Si, GaN-on-Sapphire 기술을 통해 제조 단가를 낮추는 시도가 활발히 이루어지고 있으며, 이로 인해 대중 시장으로의 진입도 점차 가속화되고 있습니다.
산화갈륨(Ga₂O₃) 및 기타 차세대 소재
산화갈륨(Gallium Oxide, Ga₂O₃)은 가장 넓은 밴드갭(약 4.8~5.3eV)을 가진 차세대 WBG 소재로, 초고전압 반도체 분야에서 주목받고 있습니다. 이론적으로는 실리콘보다 수십 배 높은 절연 파괴 전압을 견딜 수 있어, 고압 송배전, 군사용 장비, 항공우주 전력 시스템 등에 적용 가능성이 있습니다. 산화갈륨은 단결정 성장 방식이 비교적 간단하고 저비용으로 웨이퍼 생산이 가능하다는 장점이 있어, 대량 생산 체계 구축이 기대됩니다. 하지만 전자 이동도가 낮고, 상용화된 소자 구조가 부족한 점, 장기 신뢰성 확보가 어렵다는 기술적 과제가 남아 있어 현재는 연구개발 중심의 소재로 분류됩니다. 그 외에도 InP(Indium Phosphide), GaAs(Gallium Arsenide) 등은 이중화합물 반도체로, 고주파 특성과 광특성이 뛰어나 통신, 광전자, 센서 분야에서 활용됩니다. InP는 고속 광통신용 레이저 다이오드, GaAs는 RF통신과 레이더 등에 사용됩니다. 이들은 이미 특정 산업 분야에서는 실리콘을 대체하고 있으며, 6G, 우주항공 등에서 중요성이 더욱 커질 전망입니다.
산업 전망과 소재 경쟁력 요약
차세대 반도체 소재는 기존 실리콘의 물리적 한계를 극복하고, 고성능·저전력·소형화라는 기술적 요구에 부응하는 핵심 열쇠입니다. 특히 에너지 효율과 전력 밀도가 중요한 전기차, 데이터센터, 통신, 항공우주, 신재생에너지 분야에서 새로운 소재의 적용이 빠르게 확산되고 있습니다. SiC는 전기차와 산업용 전력 장치에서 이미 상용화가 본격화되었고, GaN은 충전기, 통신, 고속 전자기기에서 빠르게 성장 중입니다. Ga₂O₃는 미래 시장을 겨냥한 고전압 특화 소재로, 기술적 완성도를 높이는 것이 관건이며, InP와 GaAs는 광·통신 중심의 특수 분야에서 계속 사용될 것입니다. 결론적으로, 차세대 반도체 소재들은 각기 다른 장점과 한계를 지니며, 용도에 맞게 선택적으로 사용될 전망입니다. 전 세계적으로 소재 기술의 자립과 공급망 확보가 중요해진 지금, 차세대 반도체 소재에 대한 선제적 투자와 기술 확보는 국가와 기업의 미래 경쟁력을 좌우하는 핵심 전략이 될 것입니다.
