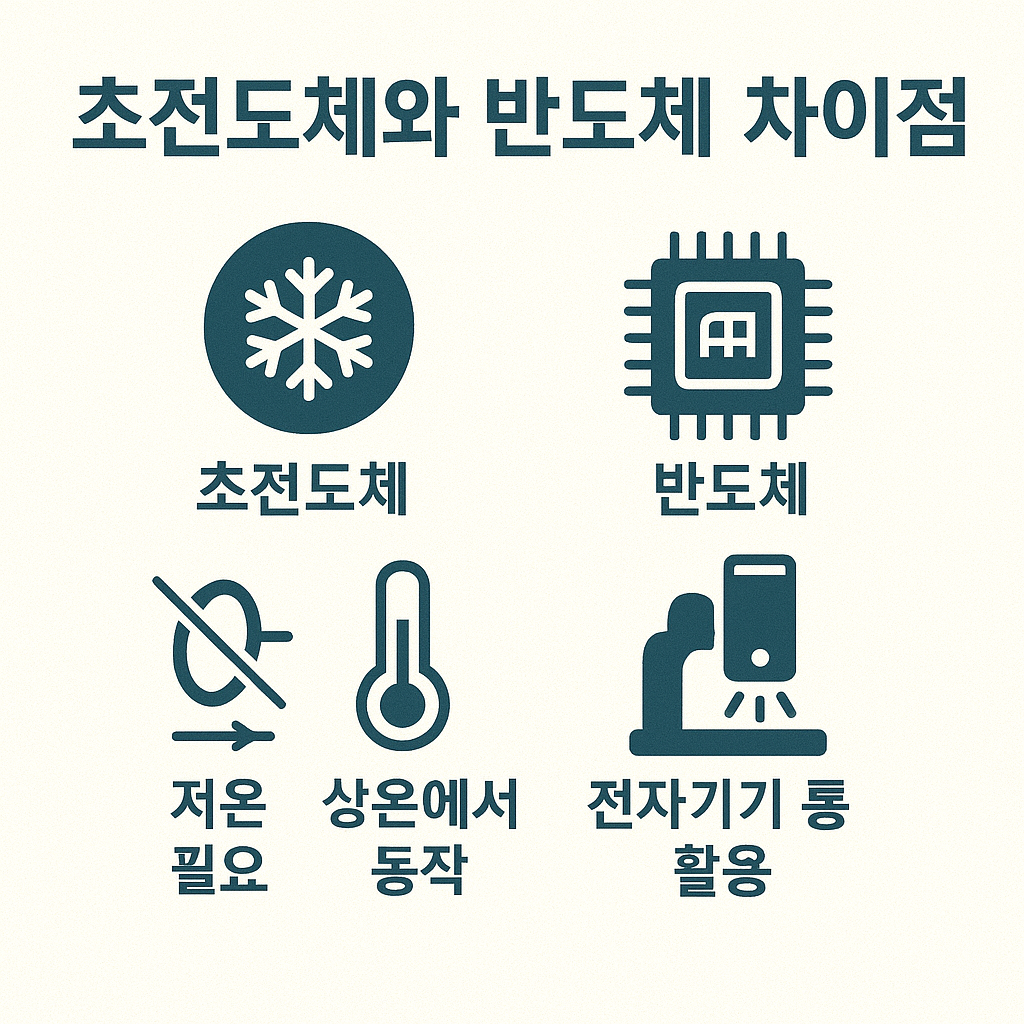

반도체와 초전도체는 모두 전기를 흐르게 하는 재료로 분류되지만, 전도 방식, 전기적 특성, 작동 조건, 활용 분야에 있어서 근본적으로 큰 차이를 보이는 물질입니다. 반도체는 현대 전자 산업의 핵심 재료로, 전기 저항이 존재하면서 외부 조건에 따라 전도 특성을 조절할 수 있는 물질입니다. 반도체의 특성은 전압 제어, 신호 증폭, 논리 연산 등에 활용되며, 트랜지스터, 메모리, 센서 등 다양한 디지털 장치의 핵심 요소로 쓰입니다. 반면 초전도체는 특정 온도 이하에서 전기 저항이 완전히 사라지는 특수한 물질로, 에너지 손실 없는 전기 흐름이 가능하다는 점에서 고효율 에너지 전송이나 고자기장 응용 분야에서 주목받고 있습니다. 이 두 물질은 전자 구조, 전도 메커니즘, 환경 조건에 따라 근본적으로 다른 성능을 발휘하기 때문에, 목적에 따라 적절히 구분해 활용해야 합니다. 이 글에서는 반도체와 초전도체의 전기적 성질, 물리적 구조, 응용 분야 측면에서의 주요 차이점을 길고 상세하게 분석합니다.
전기 저항과 작동 온도의 근본적 차이
반도체는 실온에서 전기 저항이 존재하는 물질로, 외부의 온도 변화, 도핑, 전압 인가 등에 따라 전기 전도성을 조절할 수 있습니다. 순수한 실리콘(Si)이나 게르마늄(Ge)은 절연체에 가깝지만, 여기에 불순물을 소량 첨가하면 자유 전자나 정공이 생성되어 전기가 흐르게 됩니다. 이와 같은 도핑(doping) 기술을 통해 P형 반도체, N형 반도체가 만들어지고, 이들을 조합하여 트랜지스터, 다이오드 같은 전자 소자를 제작할 수 있습니다. 반도체는 전류를 완전히 차단하거나 흐르게 할 수 있어 스위칭 기능에 적합하며, 온도에 따라 전도 특성이 증가하는 양상을 보입니다. 즉, 온도가 높아지면 전도성이 증가하고, 온도가 낮아지면 전도성이 떨어지거나 절연에 가까워지는 특성을 가집니다. 이는 반도체가 에너지를 받아 전자가 밴드갭을 넘어 전도대에 도달할 수 있는 확률이 온도에 따라 달라지기 때문입니다. 초전도체는 반도체와는 전혀 다른 작동 메커니즘을 갖습니다. 이 물질은 특정 임계 온도(Tc) 이하로 냉각되면 전기 저항이 완전히 0이 되는 특이한 상태에 들어갑니다. 예를 들어 수은은 약 4.2K에서, YBCO(이터륨-바륨-구리-산소)와 같은 고온 초전도체는 약 90K(–183℃)에서 초전도 상태로 전환됩니다. 초전도 상태에서는 전류가 손실 없이 무한히 흐를 수 있으며, 이는 기존 전선에서 발생하는 에너지 손실과는 전혀 다른 개념입니다. 또한 초전도체는 마이스너 효과에 의해 자기장이 내부로 침투하지 못하고 외부로 배제되며, 이는 자기부상(Maglev) 기술의 기초가 됩니다. 반도체는 실온에서도 동작이 가능하지만, 초전도체는 매우 낮은 온도에서만 작동하기 때문에 현재는 실험실이나 특수 산업에 한정되어 사용되고 있습니다.
전도 메커니즘과 전자 구조의 차이
반도체의 전도 메커니즘은 밴드 이론에 기반합니다. 모든 고체는 전자들이 점유할 수 있는 에너지 준위들이 존재하며, 전류가 흐르려면 전자가 가전자대(valence band)에서 전도대(conduction band)로 이동해야 합니다. 이때 가전자대와 전도대 사이에는 '밴드갭(Band Gap)'이라는 에너지 장벽이 존재합니다. 금속은 이 밴드갭이 없거나 거의 없어 전자가 자유롭게 이동할 수 있는 반면, 반도체는 밴드갭이 존재하되 좁아서 외부 자극(열, 빛, 전압 등)에 의해 전자가 전도대로 이동할 수 있습니다. 도핑을 통해 이 전자 이동을 쉽게 하거나 어렵게 만들 수 있으며, 이를 기반으로 다양한 전자회로를 구성합니다. 반도체는 '컨트롤이 가능한 전도체'라는 점에서 기술적으로 매우 유용한 재료입니다. 전기적 특성을 자유롭게 설계할 수 있으며, 복잡한 논리 연산이나 고속 스위칭도 가능하게 합니다. 초전도체의 전도 메커니즘은 반도체와는 완전히 다릅니다. 초전도체에서는 전자가 ‘쿠퍼 페어(Cooper Pair)’라는 짝을 이루어 집단적으로 움직이며, 이 쌍은 결정 격자의 진동(포논)과 상호작용하면서 저항 없이 전류를 흐르게 합니다. 일반적인 도체나 반도체에서는 전자가 격자 내 불순물이나 진동에 부딪혀 에너지를 잃고, 이로 인해 전기 저항이 발생하지만, 초전도체에서는 쿠퍼 페어가 이러한 산란을 겪지 않기 때문에 저항이 전혀 없는 상태를 유지할 수 있습니다. 이러한 현상은 양자역학적인 집단 상태에서만 나타나는 특수한 물리 현상으로, 일반적인 고체 이론으로는 설명하기 어렵습니다. 반도체는 단일 전자의 에너지 이동을 기반으로 하지만, 초전도체는 전자쌍의 집단적 운동을 기반으로 하며, 이로 인해 그 활용 방식도 근본적으로 달라집니다.
응용 분야와 산업 적용 가능성 비교
반도체는 상온에서도 작동 가능하며, 미세 공정으로 소형화가 가능하고 대량 생산이 용이하여 이미 전자산업의 모든 분야에서 폭넓게 활용되고 있습니다. 대표적으로 트랜지스터, DRAM, NAND 플래시 메모리, CMOS 센서, 전력반도체 등이 있으며, 이를 기반으로 스마트폰, 노트북, 서버, 자동차, 인공지능, 통신 장비 등 거의 모든 전자기기의 두뇌 역할을 합니다. 또한 반도체는 지속적으로 미세화되고 있으며, 3나노 이하의 회로 선폭 구현, 3D 적층 기술, 극자외선(EUV) 리소그래피 등 다양한 첨단 제조 기술이 발전하고 있어, 그 기술 발전 속도와 경제적 효율성은 타의 추종을 불허합니다. 반도체는 실생활에 가장 가까운 위치에서 실용화되고 있는 기술이자 산업입니다. 초전도체는 현재까지는 실온에서 사용할 수 없는 한계로 인해 연구 중심, 특수 산업 중심으로 제한된 응용이 이뤄지고 있습니다. 대표적으로 MRI 장비, 입자 가속기, 양자컴퓨터, 고효율 전력 전송, 자기부상 열차 등이 있으며, 모두 극저온 환경에서의 안정성과 에너지 효율성이 필요한 분야입니다. 초전도체는 이론적으로는 전기 저항이 0이기 때문에 에너지 손실이 발생하지 않고, 매우 강한 자기장을 생성할 수 있어 미래 기술로 주목받고 있지만, 아직까지 고온에서 안정적으로 작동하는 초전도체는 실용화 단계에 이르지 못했습니다. 만약 상온 초전도체가 개발된다면, 이는 반도체의 전력 소모 문제를 해결하고, 기존의 전력 인프라를 혁신적으로 바꿔놓을 수 있는 기술적 전환점이 될 수 있습니다. 하지만 현재로서는 냉각 시스템 유지 비용, 재료의 물리적 한계 등 여러 기술적 장애물이 존재합니다.
